IEC規格3×10mm,TIME-LEG GLASS TUBE FUSE
Ø3×10mm（CDT系列）保險絲規格書
1.適用范圍:  本規格書所述電氣和機械要求適用于小型玻璃管熔斷體, 采用的標準為UL248-1、IEC-127
             和與之等效的GB-9364標準。
2.產品特性:  CDT — 慢熔斷型(TIME-LEG) 不帶引線為（CED）

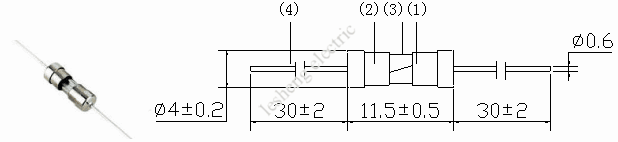

3.外形尺寸:

4.結構STRUCTURE:
(1) WIRE: ALLOY
(2) CAP: BRASS WITH NICKEL PLATED
((3) BODY: CERAMIC TUBE
(4) LEAD: TINNED COPPER WIRE
5.結合強度： 銅帽與陶瓷管之間的結合應能承受0.5Kg的軸向拉力。
6.熔斷特性:


% of Rating	201%		210%	275%		400%		1000%
250mA–6.3A	Min	Max	Max	Min	Max	Min	Max	Min	Max
	1s	60s	2min	400ms	10s	150ms	3s	20ms	150ms

150ms
7.熔化熱能值和損耗功率:

額定電流	分斷電流	額定電壓(AC)	熔化熱能值
250 mA	50A	125V/250V	0.80
315 mA	50A	125V/250V	0.70
400 mA	50A	125V/250V	1.38
500 mA	50A	125V/250V	1.87
630 mA	50A	125V/250V	2.09
800 mA	50A	125V/250V	3.60
1.0 A	50A	125V/250V	3.00
1.25 A	50A	125V/250V	4.50
1.6 A	50A	125V/250V	10.0
2.0 A	50A	125V/250V	27.0
2.5 A	50A	125V/250V	31.0
3.15 A	50A	125V/250V	41.0
4.0 A	50A	125V/250V	63.0
5.0 A	50A	125V/250V	97.0
6.3 A	50A	125V/250V	161.0

8.耐久性試驗： 1、通以1.2倍交流額定電流1小時, 然后切斷15分鐘, 將該循環重復100次, 通以1.5倍交流額定電流1小時;2、電壓降增大量不大于試驗前測得值的10%.
9.溫度特性TEMPERATURE CHARACTER:
When 100% of rating the temperature rise doesn’t exceed 75℃
10.安全認證:
11.包裝:  500支塑袋裝；1000支紙盒裝；10000支紙箱裝；按客戶要求特殊包裝.
